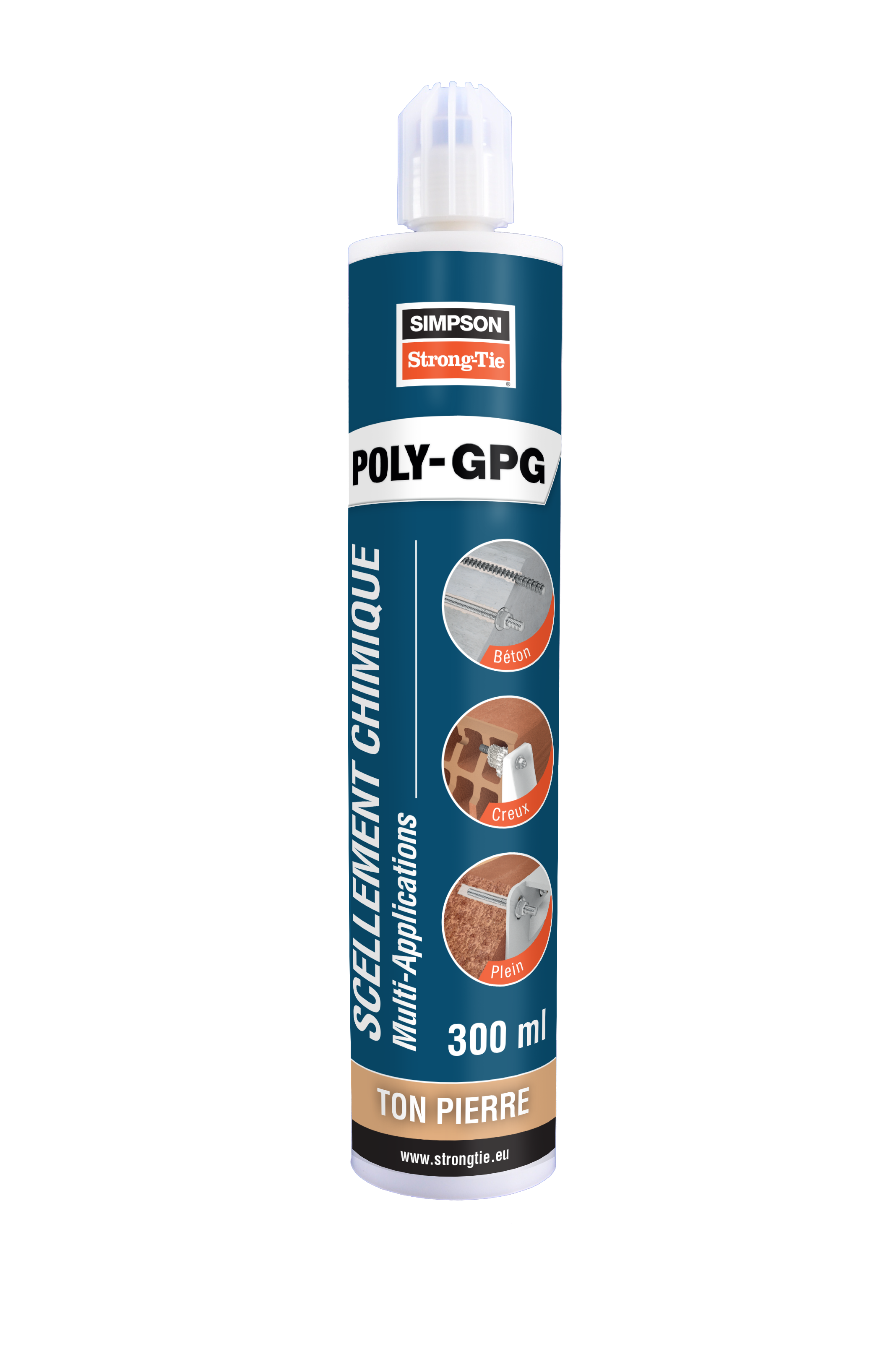

POLY-GPG

Résine multi-applications

La résine multi-applications POLY-GPG convient pour fixer les fers à béton, tiges filetées dans le béton non fissuré C20/25 à C50/60 et les tiges filetées dans les maçonneries creuses et pleines.

Fiche technique

Marquage CE

ETA

Utilisable en milieu humide

Intérieur

Exterieur

Dist. bord et entraxe faible

Présentation

Images

Caractéristiques

Matière

Résine méthacrylate sans styrène

Avantages

Temps de prise rapide : gain pour l'utilisateur,
Utilisation possible en intérieur et en trous inondés (sauf eau de mer),
Très bonne tenue dans le temps,
Valeur d'adhérence élevée dans le béton et les maçonneries pleines et creuses,
Tenue au feu 180 min,
2 buses fournies.

WRAS Approved Material

wras-polygpg.pdf (68.55 KB)

Application

Support

Béton non fissuré : M8 à M24 / fer à béton Ø8 à Ø25 (charges statiques et quasi statiques, béton sec ou humide, installation au plafond autorisée),
Maçonneries pleines & creuses : M6 à M12 (charges statiques et quasi statiques, conditions ambiantes sèches ou humides (catégorie p/p)),
Barres d'armature Ø8 à Ø12 (charges statiques et quasi statiques, exposition au feu 180 min).

Domaines d'utilisation

Gonds de volets/portails, antennes,
Climatiseurs, chauffe eau, sanitaires, radiateurs,
Garde-corps,
Connexions structurelles avec reprises de fer...

Données techniques

Références

Références	Information produit
Références	Couleur gris	Couleur beige	Contenu [ml]	Poids [kg]	Qté [pcs]
POLYGPG300G-FR	x	-	300	0.579	12
POLYGPG300B-FR	-	x	300	0.579	12

Résistance design - Traction - NRd [kN] - Acier au carbone 5.8

Références	Résistance design - N_Rd - Acier au carbone [kN]
	Béton non fissuré
	h_ef = 8d				h_ef = 12d
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
POLY-GPG + LMAS M8	6.3	6.3	6.3	6.3	9.4	9.4	9.4	9.4
POLY-GPG + LMAS M10	9.8	9.8	9.8	9.8	14.7	14.7	14.7	14.7
POLY-GPG + LMAS M12	13.1	13.1	13.1	13.1	19.6	19.6	19.6	19.6
POLY-GPG + LMAS M16	19.9	19.9	19.9	19.9	29.9	29.9	29.9	29.9
POLY-GPG + LMAS M20	28.7	28.7	28.7	28.7	43.1	43.1	43.1	43.1
POLY-GPG + LMAS M24	37.9	37.9	37.9	37.9	56.8	56.8	56.8	56.8

Béton :

Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l'ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10 mm.
Le schéma de cisaillement est basé sur un ancrage unitaire sans inflence des bords. Pour les ancrages proches des bords (c ≤ max [10 h_ef; 60d]), la rupture de bord de dall doit être vérifiée suivant l'ETAG001, Annexe C, méthode A.
Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σ_L + σ_R ≤ 0. En l'absence de vérification détaillée, on prendra σ_R = 3 N/mm² (σL correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Traction – NRd [kN] – Acier inoxydable A4-70

Références	Résistance design - N_Rd- Acier inoxydable A4-70 [kN]
	Béton non fissuré
	h_ef = 8d				h_ef = 12d
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
POLY-GPG + LMAS M8	6.3	6.3	6.3	6.3	9.4	9.4	9.4	9.4
POLY-GPG + LMAS M10	9.8	9.8	9.8	9.8	14.7	14.7	14.7	14.7
POLY-GPG + LMAS M12	13.1	13.1	13.1	13.1	19.6	19.6	19.6	19.6
POLY-GPG + LMAS M16	19.9	19.9	19.9	19.9	29.9	29.9	29.9	29.9
POLY-GPG + LMAS M20	28.7	28.7	28.7	28.7	43.1	43.1	43.1	43.1
POLY-GPG + LMAS M24	37.9	37.9	37.9	37.9	56.8	56.8	56.8	56.8

Béton :

Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l'ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10 mm.
Le schéma de cisaillement est basé sur un ancrage unitaire sans inflence des bords. Pour les ancrages proches des bords (c ≤ max [10 h_ef; 60d]), la rupture de bord de dall doit être vérifiée suivant l'ETAG001, Annexe C, méthode A.
Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σ_L + σ_R ≤ 0. En l'absence de vérification détaillée, on prendra σ_R = 3 N/mm² (σL correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Cisaillement - VRd [kN] – Acier au carbone 5.8

Références	Résistance design - VRd [kN] – Acier au carbone 5.8 [kN]
	Béton non fissuré
	h_ef = 8d				h_ef = 12d
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
POLY-GPG + LMAS M8	7.2	7.2	7.2	7.2	7.2	7.2	7.2	7.2
POLY-GPG + LMAS M10	12	12	12	12	12	12	12	12
POLY-GPG + LMAS M12	16.8	16.8	16.8	16.8	16.8	16.8	16.8	16.8
POLY-GPG + LMAS M16	31.2	31.2	31.2	31.2	31.2	31.2	31.2	31.2
POLY-GPG + LMAS M20	48.8	48.8	48.8	48.8	48.8	48.8	48.8	48.8
POLY-GPG + LMAS M24	70.4	70.4	70.4	70.4	70.4	70.4	70.4	70.4

Béton :

Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l'ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10 mm.
Le schéma de cisaillement est basé sur un ancrage unitaire sans inflence des bords. Pour les ancrages proches des bords (c ≤ max [10 h_ef; 60d]), la rupture de bord de dall doit être vérifiée suivant l'ETAG001, Annexe C, méthode A.
Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σ_L + σ_R ≤ 0. En l'absence de vérification détaillée, on prendra σ_R = 3 N/mm² (σ_L correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Cisaillement - VRd [kN] – Acier inoxydable A4-70

Références	Résistance design - V_Rd [kN] – Acier inoxydable A4-70 [kN]
	Béton non fissuré
	h_ef = 8d				h_ef = 12d
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
POLY-GPG + LMAS M8	8.3	8.3	8.3	8.3	8.3	8.3	8.3	8.3
POLY-GPG + LMAS M10	12.8	12.8	12.8	12.8	12.8	12.8	12.8	12.8
POLY-GPG + LMAS M12	19.2	19.2	19.2	19.2	19.2	19.2	19.2	19.2
POLY-GPG + LMAS M16	35.3	35.3	35.3	35.3	35.3	35.3	35.3	35.3
POLY-GPG + LMAS M20	55.1	55.1	55.1	55.1	55.1	55.1	55.1	55.1
POLY-GPG + LMAS M24	79.5	79.5	79.5	79.5	79.5	79.5	79.5	79.5

Béton :

Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l'ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10 mm.
Le schéma de cisaillement est basé sur un ancrage unitaire sans inflence des bords. Pour les ancrages proches des bords (c ≤ max [10 h_ef; 60d]), la rupture de bord de dall doit être vérifiée suivant l'ETAG001, Annexe C, méthode A.
Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σ_L + σ_R ≤ 0. En l'absence de vérification détaillée, on prendra σ_R = 3 N/mm² (σ_L correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Moment de flexion - MRd [Nm] - Béton

Références	Résistance design - Moment de flexion - M_Rd [Nm] - Béton [Nm]
Références	Acier au carbone 5.8	Acier inoxydable A4-70
POLY-GPG + LMAS M8	15.2	16.7
POLY-GPG + LMAS M10	29.6	33.3
POLY-GPG + LMAS M12	52	60.9
POLY-GPG + LMAS M16	132.8	148.7
POLY-GPG + LMAS M20	259.2	291
POLY-GPG + LMAS M24	448	502.6

Béton :

Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l'ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
Le schéma de cisaillement est basé sur un ancrage unitaire sans inflence des bords. Pour les ancrages proches des bords (c ≤ max [10 h_ef; 60d]), la rupture de bord de dall doit être vérifiée suivant l'ETAG001, Annexe C, méthode A.
Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σ_L + σ_R ≤ 0. En l'absence de vérification détaillée, on prendra σ_R = 3N/mm² (σ_L correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - hef = 80 mm (≤ M8) or 85 mm (≥ M10) – Acier au carbone ≥ 4.6 / Acier inoxydable≥ A2-70

Références	Résistance design - Acier au carbone ≥ 4.6 / Acier inoxydable≥ A2-70
	h_ef = 80 mm (≤ M8) or 85 mm ( ≥ M10)
	Traction - N_Rd [kN]		Cisaillement - V_Rd [kN]
	Brique pleine	Brique creuse	Brique pleine	Maçonnerie creuse
POLY-GPG + LMAS M8	1.6	0.3	0.8	0.6
POLY-GPG + LMAS M10	2	0.6	2.4	0.6
POLY-GPG + LMAS M12	2	0.6	2.4	0.6
POLY-GPG + LMAS M16	-	-	-	-
POLY-GPG + LMAS M20	-	-	-	-
POLY-GPG + LMAS M24	-	-	-	-

Maçonnerie :

	Résistance à la compression fb [N/mm²]	Densité ρ [kg/m3]
Brique pleine	≥ 18	≥ 1600
Maçonnerie creuse	≥ 6	≥ 900

Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l'ETE.
Pour les charges combinées en traction et cisaillement ou les groupes d'ancrage avec l'influence des distances au bord doivent être calculés suivant le TR054 méthode A. Pour plus de détails voir ETE.
Plage de température : -40°C/+40°C (Tmoy = +24°C)
Coefficient βpour les tests in-situ suivant ETAG 029 voir ETA-19/XXXX; Annexe C2
Les déplacement sous charge de service voir ETA-19/0240; Annexe C2 & C3

Résistance design - Moment de flexion - MRd [Nm]

Références	Résistance design - Moment de flexion - MRd [Nm] [Nm]
Références	Acier au carbone 5.8	Acier au carbone 8.8	Acier inoxydable ≥ A2-70
POLYGPG300G-FR	-	-	-
POLYGPG300B-FR	-	-	-
POLY-GPG + LMAS M6	6.4	9.6	7.1
POLY-GPG + LMAS M8	15.2	24	16.7
POLY-GPG + LMAS M10	29.6	48	33.3
POLY-GPG + LMAS M12	52.8	84	59
POLY-GPG + LMAS M16	-	-	-
POLY-GPG + LMAS M20	-	-	-
POLY-GPG + LMAS M24	-	-	-
POLY-GPG + Ø8	-	-	-
POLY-GPG + Ø10	-	-	-
POLY-GPG + Ø12	-	-	-
POLY-GPG + Ø16	-	-	-
POLY-GPG + Ø20	-	-	-
POLY-GPG + Ø25	-	-	-
POLYGPG300BG-SE	-	-	-

Maçonnerie :

	Résistance à la compression fb [N/mm²]	Densité ρ [kg/m3]
Brique pleine	≥ 18	≥ 1600
Maçonnerie creuse	≥ 6	≥ 900

Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l'ETE.
Pour les charges combinées en traction et cisaillement ou les groupes d'ancrage avec l'influence des distances au bord doivent être calculés suivant le TR054 méthode A. Pour plus de détails voir ETE.
Plage de température : -40°C/+40°C (T_moy = +24°C).
Coefficient β pour les tests in-situ suivant ETAG 029 voir ETA-19/XXXX; Annexe C2.
Les déplacement sous charge de service voir ETA-19/0420; Annexe C2 & C3.

Résistance design - Traction – NRd [kN] – Fer à béton

Références	Résistance design -N_Rd – Fer à béton [kN]
	Béton non fissuré
	h_ef = 8d				h_ef = 12d
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
POLY-GPG + Ø8	4.9	4.9	4.9	4.9	7.4	7.4	7.4	7.4
POLY-GPG + Ø10	7.7	7.7	8.4	8.4	11.5	11.5	12.7	12.7
POLY-GPG + Ø12	11.1	12.2	12.2	13.3	16.6	18.2	18.2	19.9
POLY-GPG + Ø16	15.3	16.8	16.8	18.4	23	25.3	25.3	27.6
POLY-GPG + Ø20	23.9	26.3	26.3	28.7	35.9	39.5	39.5	43.1
POLY-GPG + Ø25	37.4	41.1	44.9	48.6	53.8	59.2	64.6	70

Résistance design - Cisaillement - VRd [kN] – Fer à béton

Références	Résistance design - V_Rd – Fer à béton [kN]
	Béton non fissuré
	h_ef = 8d				h_ef = 12d
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
POLY-GPG + Ø8	9	9	9	9	9	9	9	9
POLY-GPG + Ø10	14.2	14.2	14.2	14.2	14.2	14.2	14.2	14.2
POLY-GPG + Ø12	20.3	20.3	20.3	20.3	20.3	20.3	20.3	20.3
POLY-GPG + Ø16	36.2	36.2	36.2	36.2	36.2	36.2	36.2	36.2
POLY-GPG + Ø20	56.5	56.5	56.5	56.5	56.5	56.5	56.5	56.5
POLY-GPG + Ø25	88.4	88.4	88.4	88.4	88.4	88.4	88.4	88.4

Résistance design - Moment de flexion - MRd [Nm] - Fer à béton

Références	Résistance design - Moment de flexion - M_Rd - Fer à béton [Nm]
POLY-GPG + Ø8	21.6
POLY-GPG + Ø10	42.3
POLY-GPG + Ø12	73.5
POLY-GPG + Ø16	173.7
POLY-GPG + Ø20	339.1
POLY-GPG + Ø25	662.7

Installation

Montage

Temps de pose

Température du matériau support T_{base material}	Durée pratique d'utilisation t_gel	Temps de séchage (béton sec) t_{cure, dry}	Temps de séchage (béton humide) t_{cure, wet}
0°C ≤ T_{base material} < +10°C	20 min	90 min	3:00 h
+10°C ≤ T_{base material}< +20°C	9 min	60 min	2:00 h
+20°C ≤ T_{base material} < +30°C	5 min	30 min	1:00 h
+30°C ≤ T_{base material}≤ 40°C	3 min	20 min	40 min

• Nettoyage manuel à l'air pour les perçages de diamètres d0 ≤ 24 mm et une profondeur h0 ≤ 10d :
4x souffler de l'air (pompe manuelle)
4x brosser le perçage
4x souffler de l'air (pompe manuelle)

• Nettoyage avec air comprimé pour tous les diamètres d0 et toutes les profondeurs h0 :
2x souffler de l'air (min. 6bar - air comprimé sec et filtré)
2x brosser le perçage
2x souffler de l'air (min. 6bar - air comprimé sec et filtré)

• Température de la cartouche : ≥ +20°C

Percer.

Nettoyer.

Insérer le tamis.

Injecter la résine.

Insérer une tige filetée propre en tournant.

Attendre le temps de prise avant de mettre en charge. Avec le témoin de pose : la résine verte devient beige / la résine bleue devient grise une fois durcie. Fixer.

Percer.

Nettoyer en brossant et en soufflant comme spécifié sur la cartouche.

Remplir ainsi 1/2 à 2/3 du trou du fond vers l'extérieur en reculant d'une graduation sur la buse à chaque pompée.

Insérer la tige en tournant lentement de gauche à droite.

Fixer une fois le temps de mise sous charge atteint. Avec le témoin de pose : la résine verte devient beige / la résine bleue devient grise une fois la résine durcie.

Paramètres d'installation - Béton

Références	Paramètres d'installation - Béton
Références	Ø perçage [d₀] [mm]	Ø max. pièce à fixer [d_f] [mm]	Prof. perçage (8d) [h₀=h_ef=8d] [mm]	Prof. perçage (12d) [h₀=h_ef=12d] [mm]	Ouverture de clé sur plat [SW]	Couple de serrage [T_inst] [Nm]
POLY-GPG + LMAS M8	10	9	64	96	13	10
POLY-GPG + LMAS M10	12	12	80	120	17	12
POLY-GPG + LMAS M12	14	14	96	144	19	20
POLY-GPG + LMAS M16	18	18	128	196	24	40
POLY-GPG + LMAS M20	24	22	160	240	30	70
POLY-GPG + LMAS M24	28	26	192	288	36	90

Distance entraxes, distance au bord et épaisseur du support - Béton

Références	Distance entraxes, distance au bord et épaisseur du support - Béton
Références	Prof. d'ancrage (8d) [h_ef,8d] [mm]	Distance entraxes carac. pour h_ef,8d [S_cr,N] [mm]	Distance au bord carac. pour h_ef,8d [c_cr,N] [mm]	Ep. min. du support pour h_ef,8d [h_min] [mm]	Prof. d'ancrage (12d) [h_ef,12d] [mm]	Distance entraxes carac. pour h_ef,12d [S_cr,N] [mm]	Distance au bord caractéristique pour h_ef,12d [c_cr,N] [mm]	Epaisseur min. du support pour h_ef,12d [h_min] [mm]	Distance entraxes min. [S_min] [mm]	Distance au bord min. [C_min] [mm]
POLY-GPG + LMAS M8	64	192	96	100	96	288	144	126	40	40
POLY-GPG + LMAS M10	80	240	120	110	120	360	180	150	50	50
POLY-GPG + LMAS M12	96	288	144	126	144	432	216	174	60	60
POLY-GPG + LMAS M16	128	384	192	158	196	588	294	226	80	80
POLY-GPG + LMAS M20	160	480	240	190	240	720	360	270	100	100
POLY-GPG + LMAS M24	192	576	288	222	288	864	432	318	120	120

Paramètres d'installation - Maçonnerie - Brique pleine

Références	Paramètres d'installation - Brique pleine
Références	Ø perçage [d₀] [mm]	Ø max. pièce à fixer [d_f] [mm]	Prof. perçage [h₁] [mm]	Prof. ancrage [h_ef] [mm]	Couple de serrage [T_inst] [Nm]
POLY-GPG + LMAS M6	8	7	85	80	1
POLY-GPG + LMAS M8	10	9	85	80	1
POLY-GPG + LMAS M10	12	12	90	85	1
POLY-GPG + LMAS M12	14	14	90	85	1

Paramètres d'installation - Maçonnerie - Brique creuse

Références	Paramètres d'installation - Maçonnerie - Brique creuse
Références	Ø perçage [d₀] [mm]	Ø max. pièce à fixer [d_f] [mm]	Prof. de perçage [h₁] [mm]	Prof. ancrage [h_ef] [mm]	Couple de serrage [T_inst] [Nm]
POLY-GPG + LMAS M6	12	7	85	80	2
POLY-GPG + LMAS M8	12	9	85	80	2
POLY-GPG + LMAS M10	16	12	90	85	2
POLY-GPG + LMAS M12	16	14	90	85	2

Distance entraxes, distance au bord et épaisseur du support - Maçonnerie - Brique creuse

Références	Distance entraxes, distance au bord et épaisseur du support - Brique creuse
	Distance entraxes min. [S_min] [mm]			Distance au bord min. [C_min] [mm]
	s_cr,N = s_min [mm]	s_cr,N ∥ = s_min ∥ [mm]	s_cr,N^T = s_min^T [mm]	c_cr,N = c_min [mm]
POLY-GPG + LMAS M6	240	-	-	120
POLY-GPG + LMAS M8	240	-	-	120
POLY-GPG + LMAS M10	255	-	-	127.5
POLY-GPG + LMAS M12	255	-	-	127.5

Distance entraxes, distance au bord et épaisseur du support - Maçonnerie - Parpaing creux

Références	Distance entraxes, distance au bord et épaisseur du support - Parpaing creux
	Distance entraxes min. [S_min] [mm]			Distance au bord min. [C_min] [mm]
	s_cr,N = s_min [mm]	s_cr,N ∥ = s_min ∥ [mm]	s_cr,N ^T = s_min ^T [mm]	c_cr,N = c_min [mm]
POLY-GPG + LMAS M6	-	250	120	100
POLY-GPG + LMAS M8	-	250	120	100
POLY-GPG + LMAS M10	-	250	120	100
POLY-GPG + LMAS M12	-	250	120	100

Paramètres d'installation - Fer à béton

Références	Paramètres d'installation - fer à béton
Références	Ø perçage [d₀] [mm]	Prof. perçage (8d) [h₀=h_ef=8d] [mm]	Prof. perçage (12d) [h₀=h_ef=12d] [mm]
POLY-GPG + Ø8	12	64	96
POLY-GPG + Ø10	14	80	120
POLY-GPG + Ø12	16	96	144
POLY-GPG + Ø16	20	128	192
POLY-GPG + Ø20	25	160	240
POLY-GPG + Ø25	32	200	288

Distance entraxes, distance au bord et épaisseur du support - Fer à béton

Références	Distance entraxes, distance au bord et epaisseur du support - Fer à béton
Références	Prof. d'ancrage (8d) [h_ef,8d] [mm]	Distance entraxes carac. pour h_ef,8d [S_cr,N] [mm]	Distance au bord carac. pour h_ef,8d [c_cr,N] [mm]	Ep. min. du support pour h_ef,8d [h_min] [mm]	Prof. d'ancrage (12d) [h_ef,12d] [mm]	Distance entraxes carac. pour h_ef,12d [S_cr,N] [mm]	Distance au bord carac. pour h_ef,8d [c_cr,N] [mm]	Ep. min. du support pour h_ef,12d [h_min] [mm]	Entraxes min. [S_min] [mm]	Distance au bord min. [C_min] [mm]
POLY-GPG + Ø8	64	192	96	100	96	288	144	126	40	40
POLY-GPG + Ø10	80	240	120	110	120	360	180	150	50	50
POLY-GPG + Ø12	96	288	144	126	144	432	216	174	60	60
POLY-GPG + Ø16	128	384	192	168	192	576	288	232	80	80
POLY-GPG + Ø20	160	480	240	210	240	720	360	290	100	100
POLY-GPG + Ø25	200	600	300	264	288	864	432	352	120	120

Certification

Sélectionnez l'un de nos sites web

Connexions pour assemblage des charpentes bois

Pointes et vis

Chevilles et résines

Quik Drive®

Présentation

Images

Caractéristiques

Matière

Avantages

WRAS Approved Material

Application

Support

Domaines d'utilisation

Données techniques

Références

Résistance design - Traction - NRd [kN] - Acier au carbone 5.8

Résistance design - Traction – NRd [kN] – Acier inoxydable A4-70

Résistance design - Cisaillement - VRd [kN] – Acier au carbone 5.8

Résistance design - Cisaillement - VRd [kN] – Acier inoxydable A4-70

Résistance design - Moment de flexion - MRd [Nm] - Béton

Résistance design - hef = 80 mm (≤ M8) or 85 mm (≥ M10) – Acier au carbone ≥ 4.6 / Acier inoxydable≥ A2-70

Résistance design - Moment de flexion - MRd [Nm]

Résistance design - Traction – NRd [kN] – Fer à béton

Résistance design - Cisaillement - VRd [kN] – Fer à béton

Résistance design - Moment de flexion - MRd [Nm] - Fer à béton

Installation

Montage

Temps de pose

Paramètres d'installation - Béton

Distance entraxes, distance au bord et épaisseur du support - Béton

Paramètres d'installation - Maçonnerie - Brique pleine

Paramètres d'installation - Maçonnerie - Brique creuse

Distance entraxes, distance au bord et épaisseur du support - Maçonnerie - Brique creuse

Distance entraxes, distance au bord et épaisseur du support - Maçonnerie - Parpaing creux

Paramètres d'installation - Fer à béton

Distance entraxes, distance au bord et épaisseur du support - Fer à béton

Certification

Déclaration de performance (DoP)

Agrément technique (ATE)

Fiche de données de sécurité (FDS)

Produits associés

Tige filetée prédécoupée

POLYGPG300B-FR

Bilp

Distriartisan

Sud Fixation

POLYGPG300G-FR

Bilp

Distriartisan

Sud Fixation

A propos de Simpson Strong-Tie®

Simpson Strong-Tie France

Téléphone

Fax

E-Mail

Website

Copyright (fr-FR)
