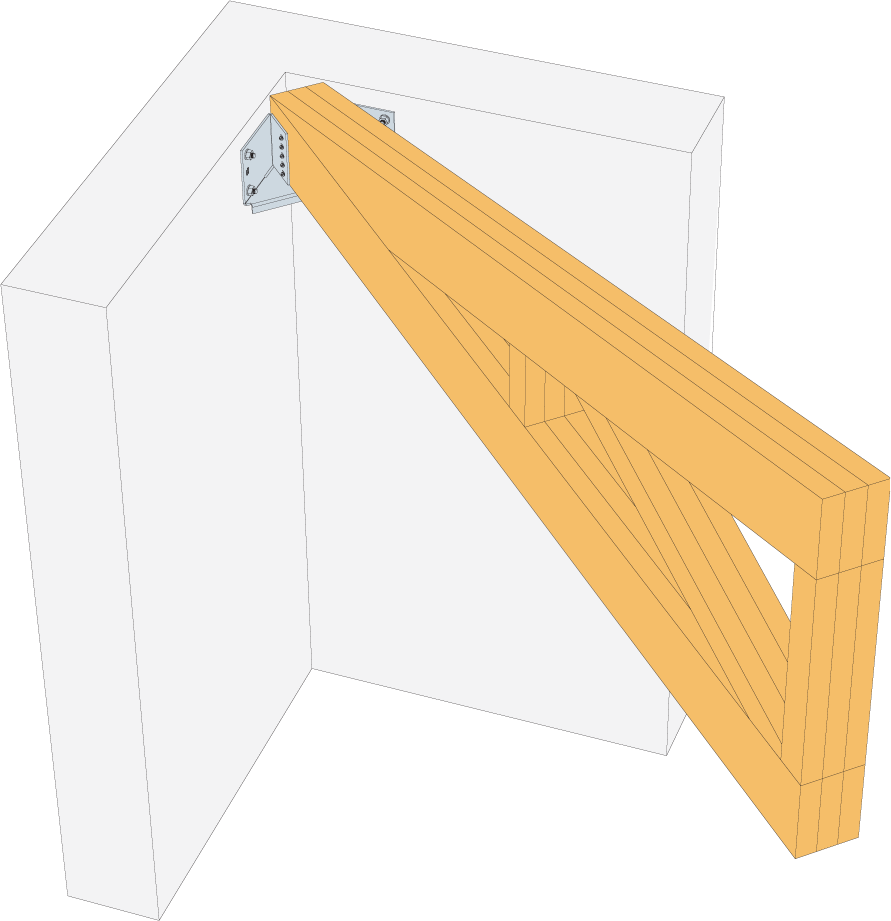

Sabot pour angle maçonné
Ce sabot permet de reprendre les fermes dans les angles de maçonnerie à 90°. Il est disponible en largeur 38 mm ou pliable en largeur, au choix, entre 76 et 150 mm.
Présentation
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Epaisseur : 2,5 et 4 mm.
Avantages
- Installation rapide et simple,
- Disponible en largeur 38 mm ou pliable en largeur, pour le modèle SAMI/4X, entre 76 et 150 mm.
Application
Support
- Porteur : béton, acier
- Porté : bois massif, bois composite, bois lamellé-collé...
Domaines d'utilisation
- Fixation d'élément bois dans les angles maçonnés
Données techniques
Dimensions
Références | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||
---|---|---|---|---|---|---|---|---|---|
A | B | C | D | t | Ø11 | Ø12 | Ø5 | Ø5x12 oblong | |
SAMI38/2.5 | 38 | 106 | - | 54 | 2.5 | 2 | - | 4 | - |
SAMI/4X | 76-150 | 116 | 121 | 104-156 | 4 | - | 4 | - | 10 |
Les valeurs de reprise de charge sont données sur béton dans le cas d’une fixation éloignée des bords du support. Dans un contexte d’application différente, il convient au concepteur de s’assurer de la bonne tenue des ancrages (une aide au dimensionnement est disponible sur notre logiciel Anchor Designer, téléchargeable gratuitement sur ce site).
Valeurs Caractéristiques - Bois sur béton
Références | Valeurs Caractéristiques - Bois sur béton ou acier | |||||
---|---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||
Porteur | Porté | R1,k | R2,k | |||
Qté | Type | Qté | Type | |||
SAMI38/2.5 | 2 | Ø10 | 4 | CSA5.0x40 | 10.1 | 3.8 |
SAMI/4X | 4 | Ø10 | 10 | CNA4.0x35 | 31.3 | - |
* Voir la gamme d'ancrages Simpson Strong-Tie pour trouver le produit adéquat. Les solutions standards sont à choisir en fonction du type de support (béton, maçonnerie, etc ...) de l'entraxe et des distances aux bords. Les valeurs données dans ce tableau sont données pour une installation en pleine dalle. Pour tout autre condition d'installation (proche des bords,...), le concepteur doit vérifier les ancrages séparement (notre logicel gratuit Anchor Designer est disponible sur notre site internet).
Installation
Montage
Fixations
Sur porté :
- Pointes annelées CNA Ø 4.0x35 mm
- Vis CSA Ø 5.0x35 mm
Sur porteur :
Support acier :
- Boulons Ø10 mm suivant développé (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage)
Support béton :
- Cheville mécanique : goujon FM 753 EVO M10x78/5,
- Ancrage chimique : résine AT-HP avec tige filetée LMAS M10-120/25
Support maçonnerie creuse (reprise de charges des ancrages à vérifier) :
- Résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 + tamis SH M16-130

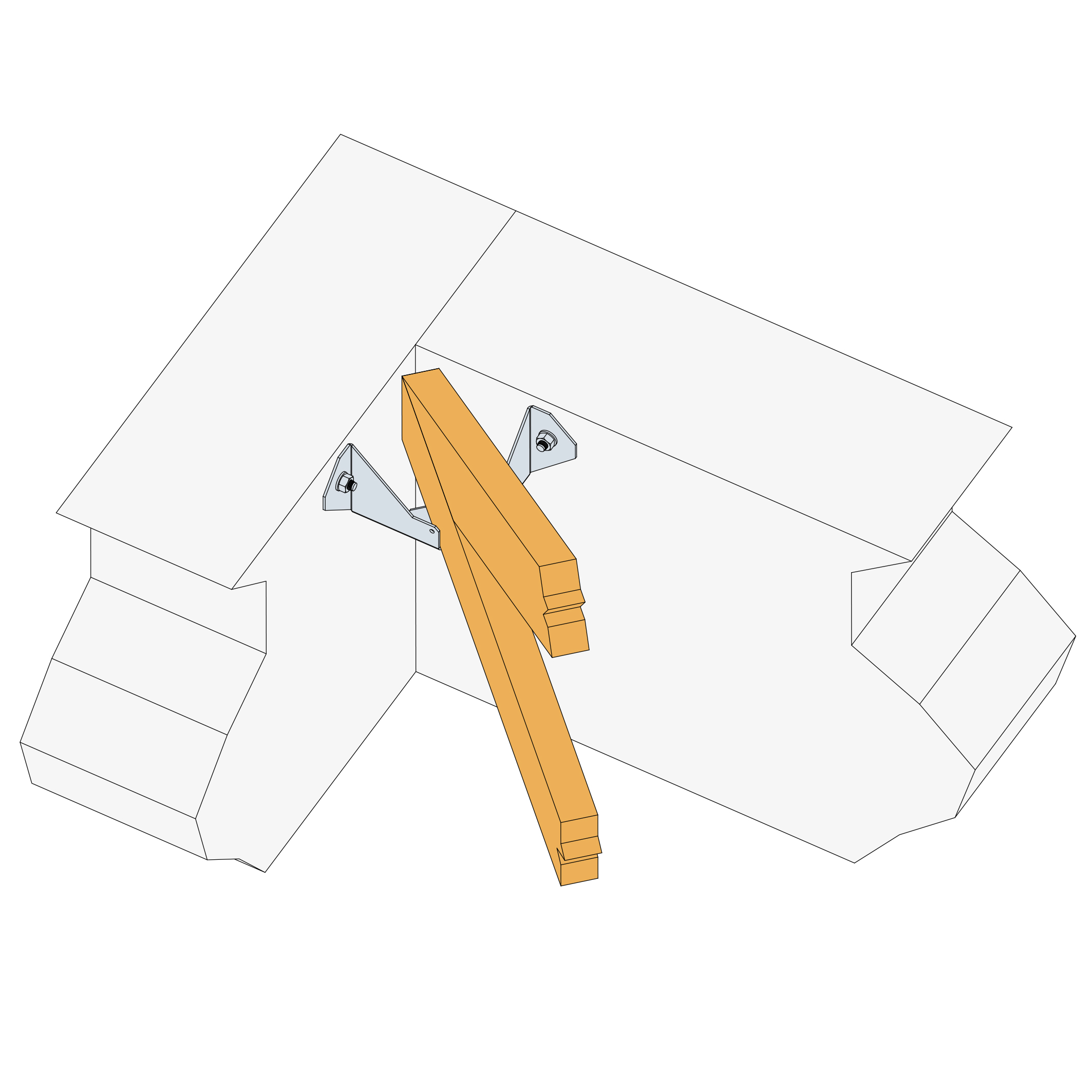

Installation
- Tracer l’emplacement des perçages en appliquant le sabot dans l'angle de mur,
- Percer le support avec un forêt adapté,
- Présenter le sabot et le fixer sur le support avec les ancrages adaptés,
- Présenter l'élement porté dans le sabot avant de le fixer.
